Motorola無線機のアンテナ

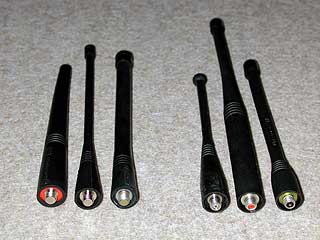

Motorola無線機用の各種アンテナ
左がネジ式、右がSMAタイプ。
Motorola無線機用の各種アンテナ
左がネジ式、右がSMAタイプ。
Motorola社製携帯無線機のアンテナ端子は、特殊なネジ式のものとSMA(オス)タイプのものの2種類が存在する。
前者はエントリークラスの無線機、後者は比較的高級な機種に採用されている場合が多い。同じタイプの端子を持つ無線機どうしならば、アンテナは相互に流用できる場合が多いが、ネジ式とSMAタイプの間には互換性がないので注意が必要だ。
アンテナエレメントは、無線機のオプションとして、用途や周波数に応じた様々なものがラインナップされている。外観は同じでも周波数範囲が異なるものは、カラーコードで区別される。ネジ式ならば、ネジの先端かつばの部分、SMAタイプは絶縁体が着色されている。受信用とする場合はあまり神経質になる必要はないが、送信用に使う場合は要注意である。
アンテナエレメントについては、日本国内でも入手は容易。
Motorola社のWebサイトやカタログ等で調べた主なアンテナは次のとおり。(< >内は、カラーコード。( )内は新型番。"??"は不詳。太字はアマチュアバンドに対応するもの。）
採用機種
CP10, AP50, GP68, AP73, GP300, GP328, GP338, GL2000等
| VHF | PMAD4012 (PMAD4046) |
ヘリカルアンテナ(136〜155MHz, 全長:約90mm) <赤> |
| PMAD4025 | ヘリカルアンテナ(150〜161MHz, 全長:約90mm) <茶> | |
| PMAD4013 (PMAD4044) |
ヘリカルアンテナ(155〜174MHz, 全長:約90mm) <黒> | |
| PMAD4014 (PMAD4042) |
ヘリカルアンテナ(136〜155MHz, 全長:約140mm) <赤> | |
| PMAD4023 | ヘリカルアンテナ(150〜161MHz, 全長:約140mm) <茶> | |
| PMAD4015 (PMAD4041) |
ヘリカルアンテナ(155〜174MHz, 全長:約140mm) <黒> | |
| UHF (400MHz帯) |
PMAE4002 | スタビーアンテナ(403〜433MHz, 全長:約90mm) <緑> |
| PMAE4003 (PMAE4017) |
スタビーアンテナ(430〜470MHz, 全長:約90mm) <灰 or 銀> | |
| NAE6483 (PMAE4016) |
ホイップアンテナ(403〜470MHz, 全長約170mm) <黒> |
採用機種
VISAR, JEDIシリーズ(HT1000, JT1000, MT2000, MTS2000等), XTSシリーズ(XTS3000等)
"SMAタイプ"と表記したのは、国内で販売されているSMA(Sub-Miniture type A)コネクタとは、若干の形状の違いがあるため。ネジ部分の径はSMAコネクタと同じだが、無線機側の中心導体ピンの長さが短いため、市販のSMAP-BNCJ変換アダプタでは中心導体が接続されないことがあるようだ。
| VHF | NAD6566 | ヘリカルアンテナ(136〜151MHz, 全長:195mm) <黄> |
| NAD6567 | ヘリカルアンテナ(151〜162MHz, 全長:183mm) <黒> | |
| NAD6568 | ヘリカルアンテナ(162〜178MHz, 全長:172mm) <青> | |
| NAD6563 | ワイドバンドヘリカルアンテナ(136〜178MHz, 全長:203mm) <赤> | |
| 8505644V01 | ヘリカルアンテナ(136〜151MHz, 全長:??mm) <??> | |
| 8505644V02 | ヘリカルアンテナ(151〜162MHz, 全長:??mm) <??> | |
| 8505644V03 | ヘリカルアンテナ(162〜178MHz, 全長:??mm) <??> | |
| 8505518V01 | ワイドバンドヘリカルアンテナ(136〜174MHz, 全長:??mm) <??> | |
| UHF (400MHz帯) |
NAE6543 | ヘリカルアンテナ(403〜435MHz, 全長:83mm) <赤> |
| NAE6547 | ヘリカルアンテナ(435〜470MHz, 全長:80mm) <緑> | |
| NAE6548 | ヘリカルアンテナ(470〜520MHz, 全長:79mm) <黒> | |
| NAE6549 | ホイップアンテナ(403〜520MHz, 全長:130mm) <灰> | |
| 8505644V04 | ヘリカルアンテナ(403〜435MHz, 全長:??mm) <黄> | |
| 8505644V05 | ヘリカルアンテナ(435〜470MHz, 全長:??mm) <緑> | |
| 8505644V06 | ヘリカルアンテナ(470〜520MHz, 全長:??mm) <??> | |
| 8505241U05 | ホイップアンテナ(403〜520MHz, 全長:??mm) <??> | |
| UHF (800MHz帯) |
NAF5037 | 1/2波長ホイップアンテナ(806〜870MHz, 全長:??mm) <??> |
| NAF5042 | 1/4波長スタビーアンテナ(806〜870MHz, 全長:??mm) <??> | |
| NAF5080 | ホイップアンテナ(764〜870MHz, 全長:??mm) <??> | |
| 8505241U03 | ホイップアンテナ(806〜869MHz, 全長:??mm) <??> | |
| 8505241U04 | ホイップアンテナ(896〜941MHz, 全長:??mm) <??> | |
| 8505241U06 | スタビーアンテナ(806〜941MHz, 全長:??mm) <??> | |
| NAF4000B | ダイポールアンテナ(806〜869MHZ, 全長:??mm) <??> | |
| 8508554R02 | ダイポールアンテナ(896〜941MHZ, 全長:??mm) <??> |
