STANDARD C501簡易マニュアル

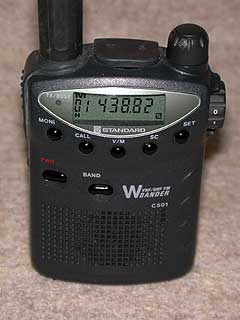

　C501は、日本マランツから販売された144/430MHz帯ダブルバンドFMトランシーバである。
　小型軽量のトランシーバで、重量はわずか160g。出力280mWはいかにも非力な印象を受けるが、キャンプ場やイベント会場での連絡用としては必要十分である。

　特筆すべきは、市販の単三タイプ電池2本で運用可能なこと。マンガン乾電池・アルカリ乾電池はもちろん、DC-DCコンバーターが組み込まれているので、定格1.2VのNiCdもしくはNiHM電池2本でも動作するのだ。
　最近の超小型トランシーバは専用のリチウムイオン電池を使うことが多く、バッテリーが切れればそれっきりであるのに対して、C501は電池の調達が極めて容易。非常用としても有用と思われる。

一般仕様

電波形式:F3E
マイクロホン入力インピーダンス:2KΩ
スピーカーインピーダンス:8Ω
動作電圧範囲:2.2〜3.5V
消費電流:送信時:約280mA, 受信時待ち受け時:約34mA(144MHz帯), 約38mA(430MHz帯)
本体寸法:(W)64mm×(H)29mm×(D)29mm(突起物含む最大寸法)
本体重量:約160g(電池・アンテナを含む)

受信部

受信周波数範囲:144.000〜145.995MHz, 430.000〜439.995MHz
受信周波数範囲(改造後):100.000〜199.995MHz, 300.000〜399.995MHz, 400.000〜519.995MHz, 700.000〜999.990MHz (※)
中間周波数:1st:23.05MHz, 2nd:450KHz
受信感度:-10dBμ(-16dBμ:JAIA測定法)
入力0.5μV時のS/N:30dB以上
低周波出力:約100mW(10%歪時)

※改造後の受信周波数は、LCDに表示される周波数範囲。バンドエッジ付近では、PLLがロックしない。また、アマチュアバンドを外れると感度の低下があるので、実用になる受信周波数範囲はこれより遥かに狭い。

送信部

送信周波数範囲:144.000〜145.995MHz, 430.000〜439.995MHz
送信出力:約280mW(電池3V時)
変調方式:リアクタンス変調
最大周波数偏移:±5KHz
スプリアス発射強度:-40dB以下

■メモリー書き込み

1) VFOモードで、書き込みたい周波数等を設定する。
2) [F] + [V/M]
3) セレクターを回して、書き込みたいメモリーアドレスを呼び出す。
4) [F] + [V/M]

■メモリー消去

1) VFOモードにする。
2) [V/M]
3) セレクターを回して、消去したいメモリーアドレスを呼び出す。
4) [SET]
5) セレクターを回して、表示を"m CLr"にする。
6) [F]を押しながらセレクターを回す。

■メモリー内容の変更

1) VFOモードにする。
2) [V/M]
3) セレクターを回して、消去したいメモリーアドレスを呼び出す。
4) [F] + [V/M]
5) セレクターを回して、周波数を変更する。
6) [F] + [V/M]

　スキャン停止/再開の条件は、以下の3つで、セットモードで指定する。

• ポーズスキャン
  信号を受信できなくなるか、あるいは信号を受信して約5秒経過すると、スキャンを再開。
• ビジースキャン
  信号を受信できなくなると、スキャン再開。
• ホールドスキャン
  信号を受信できなくなっても、スキャンを再開しない。

■1MHzスキャン

　その時点のVFO周波数の1MHzの範囲(=MHz以上は変化させない)をスキャンする。

1) VFOモードにする。
2) [SC]
※再度[SC]でスキャン終了。

■オールスキャン

　バンド全域をスキャンする。

1) VFOモードにする。
2) [F] + [SC]
※再度[SC]でスキャン終了。

■プログラムスキャン

　メモリーされている周波数2つを選択し、その範囲をスキャンする。合計10組まで指定できる。

1.プログラムの指定

1) [CALL]
2) [SC]
3) セレクターを回して、スキャンを指定するプログラム番号にする。
4) [F] + [V/M]
5) セレクターを回して、スキャンを開始するメモリーアドレスを指定する。
6) [F] + [V/M]
7) セレクターを回して、スキャンを終わるメモリーアドレスを指定する。
6) [F] + [V/M]
7) [V/M]

2.スキャン

1) [CALL]
2) [SC]
3) セレクターを回して、スキャンを行うプログラム番号にする。
4) [SC]
5) [V/M]でスキャン終了。

3.プログラムの消去

1) [CALL]
2) [SC]
3) セレクターを回して、消去したいプログラム番号にする。
4) [SET]
5) セレクターを回す。

■メモリースキャン

　メモリーされている周波数をすべてスキャンする。

1) VFOモードにする。
2) [V/M]
3) [SC]
※再度[SC]でスキャン終了。

■メモリースキャンメモリー

　メモリーされている周波数のうち、指定されたものだけをスキャンする。

1.メモリーアドレスの指定

1) VFOモードにする。
2) [V/M]
3) セレクターを回し、スキャンの対象にしたいメモリーアドレスにする。
4) [SET]
5) セレクターを回し、表示を"mm:oF"にする。
6) [F]を押しながらセレクターを回し、表示を"mm:on"にする。
7) [SET]→LCDの"M"の上に"▼"が表示される。
8) 他のメモリーアドレスを指定するときは、3)から7)を繰り返す。
9) [V/M]

2.スキャン

1) VFOモードにする。
2) [SET]
3) セレクターを回し、表示を"mm:oF"にする。
4) [F]を押しながらセレクターを回し、表示を"mm:on"にする。
5) [SET]LCDに"▼"が表示される。
6) [V/M]
7) [SC]

■ブロックメモリースキャン

　メモリースキャンをブロック単位で行う。
　M00〜M09、M10〜M19・・・M50〜M59の6つのブロックごとにスキャンする。

1.設定

　セットモードで、bmS:onとする。

2.スキャン

1) [V/M]
2) セレクターを回して、スキャンしたいブロックのメモリーを呼び出す。
3) [SC]

■トーンスケルチスキャン

　オプションのCTN115を取り付けた場合、トーン周波数をスキャンすることができる。

1) スキャンを行う周波数にする。
2) [SET]
3) セレクターを回し、表示をtSqにする。
4) [F]を押しながらセレクターを回し、tSq:onにする。
5) セレクターを回し、表示をCFにする。トーン周波数が表示される。
6) [SC]

　スキャン再開条件は、ポーズスキャン/ビジースキャン/ホールドスキャンのいずれかを設定可能。

1) [SET]
2) セレクターを回して、設定項目を選択する。
3) [F]を押しながらセレクターを回して、設定を変更する。

　電池ケース内にリセットスイッチがあるので、竹串などで押す。

C501/C601/C701取扱説明書(日本マランツ株式会社)
